MEMAHAMI SYSTEM ON/OFF PADA TELEVISI POLYTRON
seperti yg saya janjikan..sy akan melengkapi potingan saya ini dg sekema yg simple agar mudah di fahami…
selamat sore sahabat semua nya…
sore ini saya akan mengupas sistem on / stanby pada televisi politron…
perlu di ketahui penting nya memahami sistem kerja pada rangkaian blok televisi…
tujuan nya adalah mempermudah manakala ada trouble di rangkaian tsb…jika faham tentu nya g perlu comen solusi…ya kawan..
ok yuk kita ke TKP..
yg perlu di fanami awal …ic micom tv politron di saat on pinout di kaki on/off ic micom tidak mengeluar kan arus atau 0volt
dan seblik nya jika kita mematikan tv lewat remot..tv dalm posisi stanby…pinout on/off micom mengeluarkan vcc 1-3 volt…
pin on/off di hubung kan pada basis transistor T506 tr ini berfungsi sbgai saklar / swict untuk mengatur berpindah nya vcc 5 volt juga sebagai pengatur swict pada optocoupler
mari kita perhatikan..T506 sebagai kontrol.colectror T 506,D 519,D 508,D511 ic TL 431 R 501 dan ke kaki optocoupler…
dan dioda dioda ini di pasang terbalik yang hanya arus polaritas – ( negatif) saja yang bisa melewati nya…
mengapa demikian kok di pasang dg polaritas negatif..?..
ketika on/ off micom kita stanby kan dg remot sperti di atas pin ini mengeluarkan vcc 1-3 volt ke kaki basis T 506 yg mengakibatkan colector dan emitor short sehingga colector menjadi ground…/negatif karna colector bermuatan negatif arus ini dapat melewati dioda dioda yg terpasang kebalik tadi sampai di kaki optocoupler…dan opto coupler pun kondisi short dg ground…karna short lampu di optocoupler pasti padam dan dioda di optocoupler memperbesar resistensi nya…sehingga ocilator di regulator primer tidak mendapat bias alhasil kinerja blok primer drop semua…
begitu pula di keluaran sekunder semua drop..
kenapa optocoupler short …diposisi stby..
salah satu kaki optoxoupler ini mendapat vcc dari 14 volt melalui D 503 R 507…resistor ini apabila mengalmi molor atau 14 volt nya drop karna elco kering dioda short…ini mengakibat kan B+ over melonjak…meski di area umpan balik telah di ganti dg baru seklipun…
di saat posisi stby ini semua keluaran vcc mengalami drop…
sedangkan tegangan 5 volt untuk menyuplai ic micom ketitka tv on / hidup di ambil dari pin travo switching pin 10 yg menghasilkan tgangan 11 volt..krna kondisi drop…pin ini tak mampu mennyuply nya…maka di ambilkan dari pin 15 yng menghasilkan tegangan 38 v ..
tp saat kondisi stby pin ini masih ada vcc 10 – 12 v jadi masih mampu menyuply vcc 5 v di micom…jika tidak di alih kan pin 10 tadi pada posisi stby mungkin hanya 3-4 v jadi tak mampu untuk enyuply 5 v di micom…

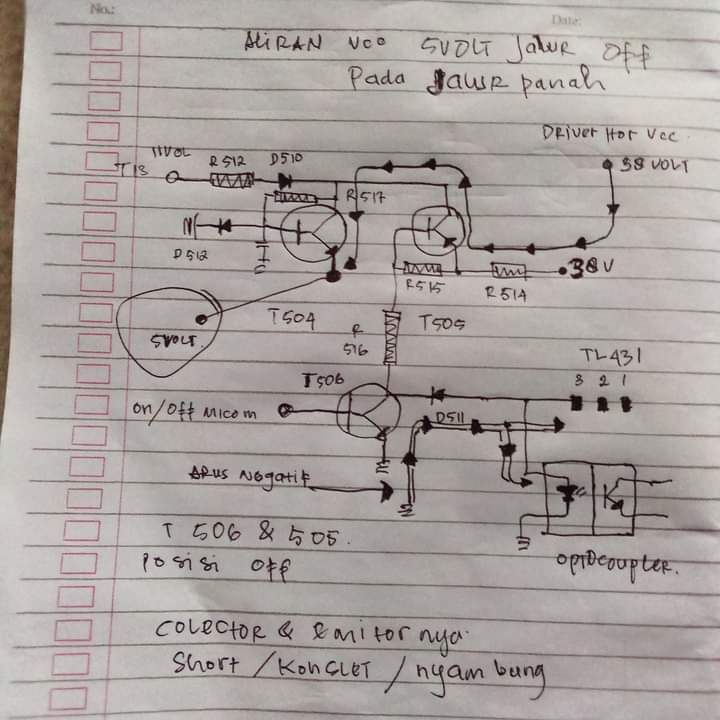

jadi ketika tv stby vcc 5 v jalurnya adalah D504. R514 T 506 dan T 505
dan waktu tv on vcc 5 v jalurnya adalah D 503 R 513. T 506 dan T 504 tr T 504 colector nya adalah vcc 5 v baik saat stby atau saat tv on…
tv politron ini stanby hanya 2 permasalahan nya
1 kerusakan di bagian bagian yg telah kita bahas diatas..
2 pin protek di ic micom tidak mendapat tegangan vcc 5 v…
5 v pin protek ini di ambil dari pump up blok vertikal
namun untuk menormalkan blok vertika butuh pendukung yg lain nya sprt fbt blok hor dsb
jadi semua berkaitan…
jadi kenapa ini kita kupas…ternyata masih banyak tuser…yg ketika posisi stby masih bingung karna vcc di b+ di semua area skunder drop…dg mengoprek blok yg tak seharus nya di perbaiki…
langkah efektif jika tv tak mau start sedang kita amati tak ada komponen yg jelas terbakar atau rusak elco gembung yg jelas kelitahan mata…
yaitu dg paksa tv on dg tekan menu di remot sampai tv start…amati di layar apa kejanggalan di di raster…
saya tidak menyaran kan untuk meng open basis T 506 atau colector nya…
jika di open tr ini sering rusak dan mengakibat kan tr T 504 short..R 517 Kebakar….
ok sahabat fahami dg detail biar tak lagi tanya solusi nya apa dan bagimana…
mohon maaf gmbr skema kurang bagus…dan tulisan tangan saya dr dulu juga kurang bagus…
jika ada yg yg janggal mohon di koreksi..
yg kurang faham bisa coment..
terimakasih
MEMAHAMI REGULATOR DENGAN STR
selamat pagi kawan sahabat ku semua..semoga puasa kita di tahun ini tak ada halangan suatu apa…
baik kawan semua siang ini saya akan mbahas PSU yang menggunakan STR
str yg akan kita kupas ini str sanken seri W/G/F faircild K05Q
str merupakan IC (integratet cyrkuits) dg type quasy resonan flyback (QRF)
di dalam ic ini ada dua blok rangkaian kerja..
1 protektor
2 mosfet..
pada bagian protektor ini ada sub sub rangkaian antara lain ocilator,ovp,ocp,fb olp
pada bagian final ( mosfet) ini hanya dua pin kaki yg external yaitu DRAIN (kolektor jika di transisto)
dan SOURCE ( emitor)
sedangkan GATE(basis) berada di internal ic
sama pada umum nya regulator switching ..untuk dapat bekerja ,,regulator membutuh kan tegangan awal (start) begitu pula g dg str ini…tegangan awal di ambil dari 300v pada elco besar dg di tahan dg resistor ratusan kilo ohm untuk menyuply vcc pada pin 4 str pada titik ini pin 4 membutuh kan tegangan antar 12- 17 volt
jika tegangan di bawah 11 volt ini akan memicu sirkit OLP bekerja sehingga sistem protek pada ic bekerja
brgitu pula jika vcc melebihi pada 22 volt..ini akan memicu OCP bekerja..dan ic pun dg sendiri nya protek
oh ya apa sih OLP ,OCP…???
olp adalah pin pendeteksi rendah nya tegangan
olp ( over low protection)
sedangkan ocp adalah pendeteksi overload ,jika tegangan tegangan yg di butuh kan melebihi yg di butuh kan maka ocp ini yg mendeteksi dan memerintak kan sistem protek bekerja
kembali ke atas …tegangan awal ini bersifat sementara…karna stelah ic bekerja dan mengosilasi trafo switching tegangan vcc ini di oper alih dari trafo itu sendiri…atau ini lazim di sebut TACK OVER
hampir seluruh PSU switching menggunakan cara kerja tack over ini..baik di regulator yg paling setandar ,,,misal pada regulator tv cina sekali pun
dan untuk menstabil kan kerja str ini di butuh kan FB ( feedback) sebagai pembanding naik turun nya kinerja semua rankaian…
dalam hal ini pada str jenis ini di kontrol pada pin 6 dg di bantu dg optocoupler..dan rangkaian yg lain dg berbeda beda komponen hingga B+ sebagi pembanding nya…
berbeda beda sperti ada yg memakai SE,ic tl,,dsb..tapi sitem nya tetap satu yaitu memberi signal balik untuk mengontrol kinerja blok primer…
oh ya kawan kawan str ini mempunyai 7 pin kaki namun yg tampak cuma 6 pin kaki…
kenapa karna pada pin 2 gate nya berada di intrnal nya…maka nya pin 1 dan berikut nya agak jarang jarak nya dan cara ngitung nya 1 lalu langsung 3 ya kawan karna pin 2 nya di dalm ic
ok ini dulu yg saya bisa sampai kan
di lain waktu saya akan bahas lebih detil lagi tentang ic stw ini serta troublesthing nya…
untuk itu jangan ketinggalan mengikuti blog,youtube,juga halaman saya di fb…
